TS-MPPTは、一台で最大3200W のソーラーパネルの充電制御が可能です。
トラックスターMPPT充電方式により、最大99% の高い充電効率でソーラーパネル の能力を引き出します。
フジプレアム社製ソーラーパネル FMC-195は、TS-MPPTと合わせてソーラー 独立電源システムを組むのにぴったりの系統連系（売電）用高品質パネルです。
TS-MPPT と FMC-195 を組み合わせたシステム例を以下ご紹介致します。
- ※ バッテリーの数量と DC/ACインバーターの容量は、ご使用になる電気製品の消費電力とご使用時間/日によりかわります。
- ※ 1日の発電量は、TS-MPPTの高充電効率によりピーク換算発電時間4時間/日で計算しています。
- ※ パネルロス 10%、インバーターロス 10%、バッテリーロス 20%で計算しています。
| 型番 | 型式 | 内 容 | |||||
|---|---|---|---|---|---|---|---|
| FMC-195 | ソーラーモジュール | 最大出力 195W | |||||
| TS-MPPT-45 | ソーラーチャージコントローラー | 最大ソーラー入力 150V、最大バッテリー充電電流 45A | |||||
| TS-MPPT-60 | ソーラーチャージコントローラー | 最大ソーラー入力 150V、最大バッテリー充電電流 60A | |||||
| 12DD-100 | ディープサイクルバッテリー | 定格電圧 12V、定格容量 100Ah、AGM方式 密閉型 | |||||
| SK350 - 1500 | DC/ACインバーター | 入力DC12、24、48V 出力AC100V、連続出力 350-1500W | |||||
システム電圧 12V

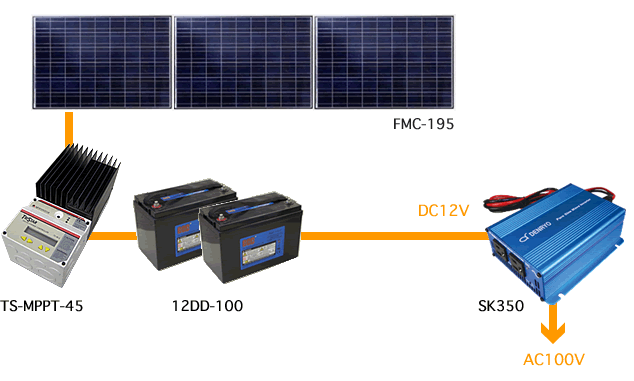

585W システム/ FMC-195 × 3 / 発電量 2340Wh （日）
使用可能時間/日 ： 350W × 約3時間、 175W ×
約6時間
バッテリー利用率 44%で計算

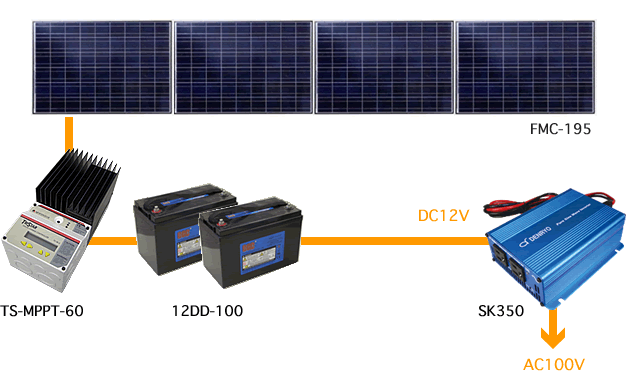

780W システム/ FMC-195 × 4 / 発電量 3120Wh （日）
使用可能時間/日： 350W × 約4時間、 175W × 約8時間
バッテリー利用率 58%で計算
システム電圧 24V

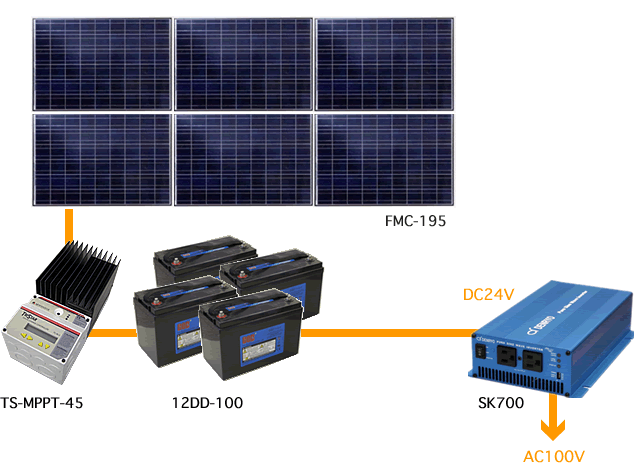

1170W システム/ FMC-195 × 6 / 発電量 4680Wh （日）
使用可能時間/日： 700W × 約3時間、 350W × 約6時間
バッテリー利用率 44%で計算

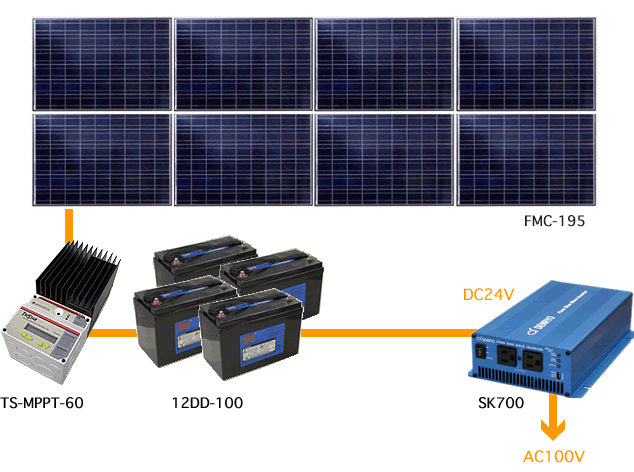

1560W システム/ FMC-195 × 8 / 発電量 6240Wh （日）
使用可能時間/日： 700W × 約4時間、 350W × 約8時間
バッテリー利用率 58%で計算
システム電圧 48V

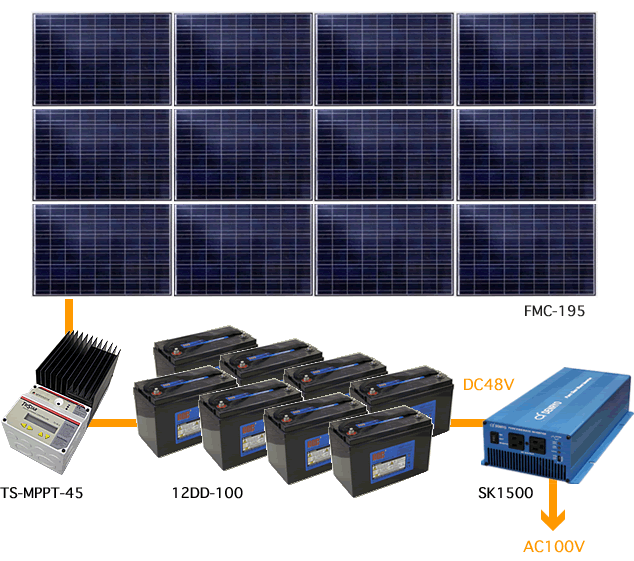

2340W システム/ FMC-195 × 12 / 発電量 9360Wh （日）
使用可能時間/日： 1500W × 約3時間、 750W × 約6時間
バッテリー利用率 47%で計算

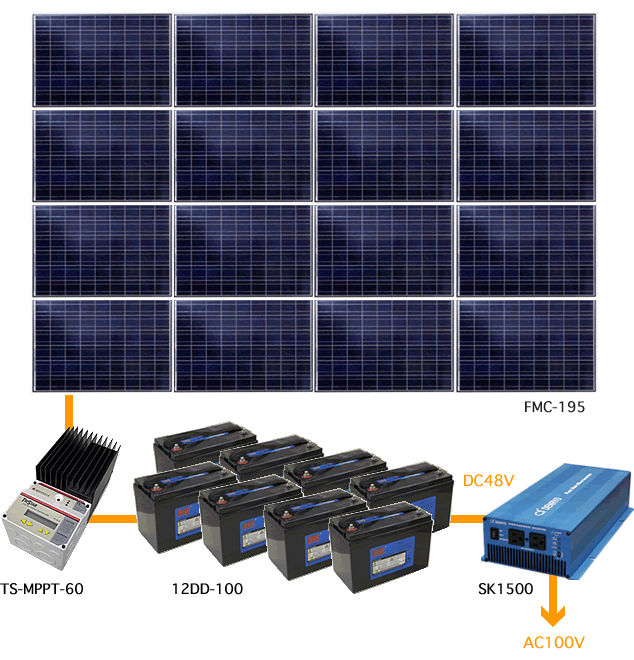

3120W システム/ FMC-195 × 16 / 発電量 12480Wh （日）
使用可能時間/日： 1500W × 約4時間、 750W × 約8時間
バッテリー利用率 63%で計算
