風力・太陽光 ハイブリッド発電


東京都大田区 石井様
風力・ソーラーハイブリッド独立電源システム
名 称  東京都大田区 石井 様
場 所  東京都大田区
設置時期  2004年4月



風力発電機Z-500XPとソーラーパネルSM55を組み合わせたハイブリッドシステム。
風力発電機は庭に約7mのポールをたててその上に設置、ソーラーパネルはベランダの 手すりのところに架台をつけて設置した。発電した電気は、夜間玄関まわりを照らすLEDライトの電源として使用。ソーラー充電・ライトコントローラーSL-10Lにより、夕方から深夜までと明け方日の出前の数時間ライトを自動点灯。また、600Wの正弦波DC/AC インバーターをシステムに組み込み、日曜大工等お庭で何か作業する時の工具AC電源としても利用する。

風力/ソーラーハイブリッド独立電源システム風力/ソーラーハイブリッド独立電源システム

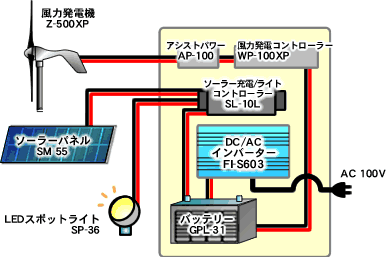

システム構成


 システム構成
 風力発電機  定格連続出力450W(風速12.5m/s)
 風力発電機 コントローラー  1台
 風力発電機
 アシストパワーユニット
 1台
 ソーラーモジュール 最大出力55W x 1枚
 ソーラー充電・
 ライトコントローラー
 1台
 ディープサイクルバッテリー  定格容量105Ah 完全密閉)
 LEDスポットライト  DC12V、360mA x 1
 DC/ACインバーター  連続出力600W 正弦波
 風車ポール  7m、塗装:シルバー
 その他  収納盤
